ADCA系列放大输出低压力传感器
编号: ADCA
技术特点: 压力范围:0 ~1 mbar 至 0~ 60 In H₂O;输出电压:4V(比例放大);温度补偿;零位及幅度校正。
应用范围: 医疗器械;环境控制;暖通空调。
产品详情

ADCA系列放大输出低压力传感器的产品介绍:

  低压传感器的放大线路以一项专利技术为基础减少所有的输出偏移误差或常见模式误差。该模型拥有较高输出补偿特征的4V的比例输出。与传统补偿方式相比,由温度变化、热身运动的稳定性、长期稳定性和位置灵敏度引起的输出偏移误差都有显著减少。另外该传感器利用硅,微机电,压力集中加强结构以一种非常线性输出来测量压力。

  在一个广泛的温度范围内,校正的温度补偿传感器提供精确的稳定输出。该系列预计用作非腐蚀性,非离子型工作流体例如空气,干燥的气体和其他类似的环境。

  在4.5~5.5V供电电压范围内,这个器件的输出与供电电压成比例。

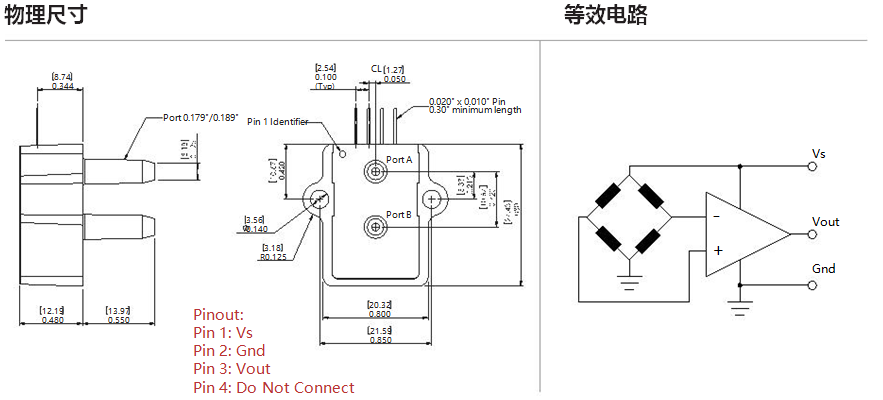

等效电路:

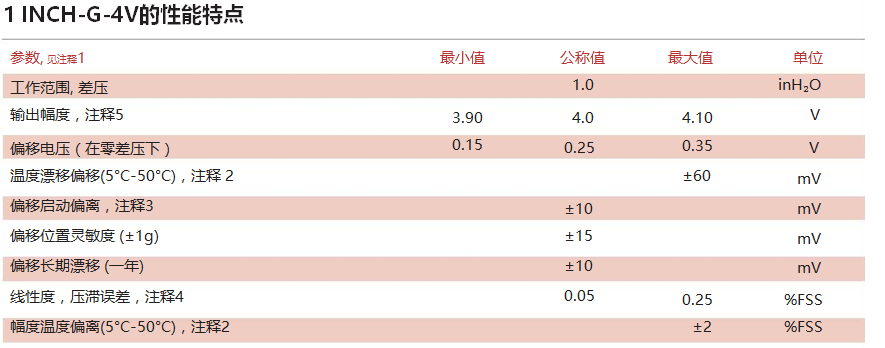

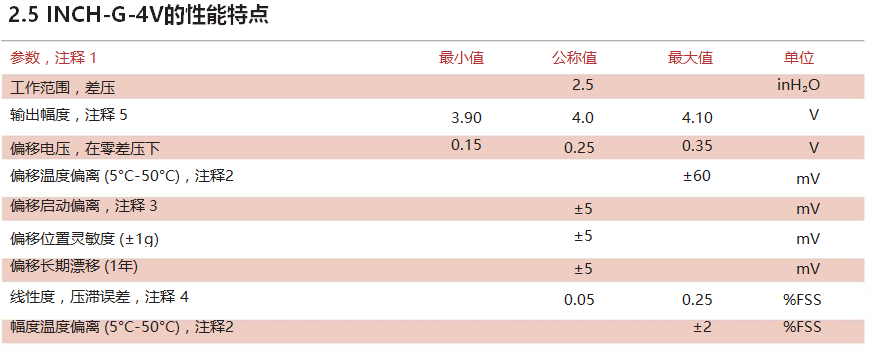

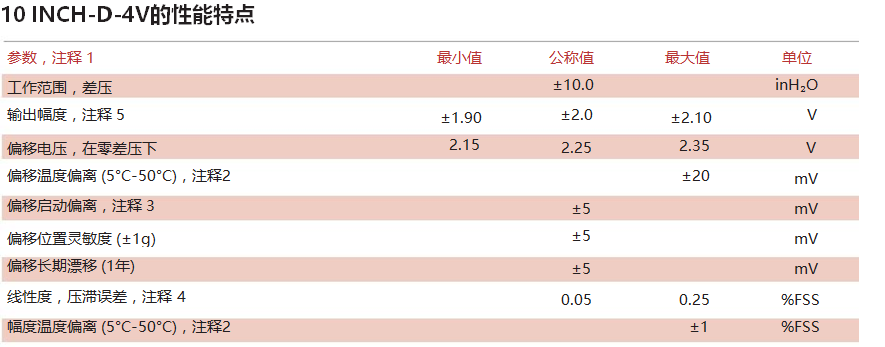

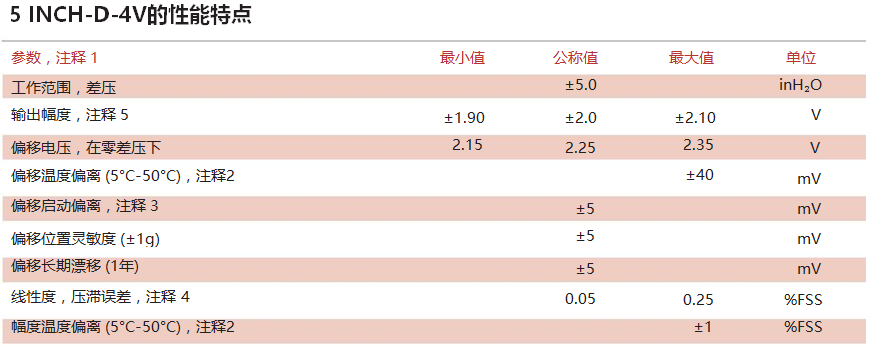

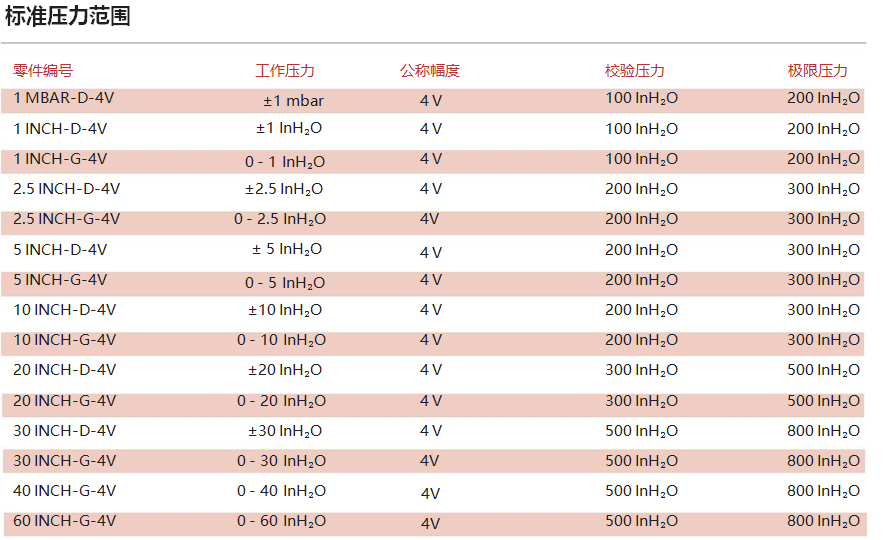

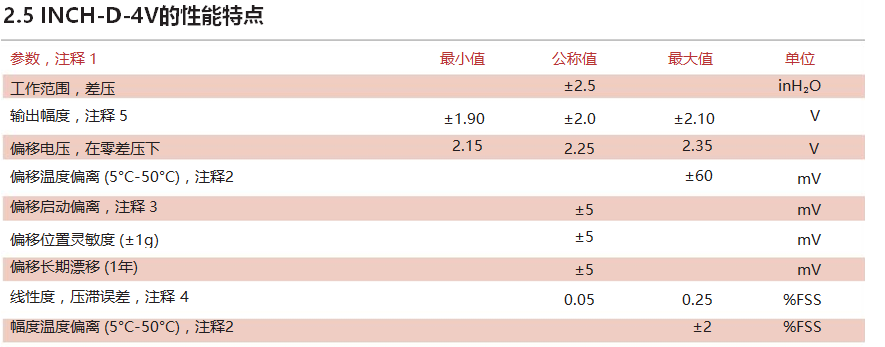

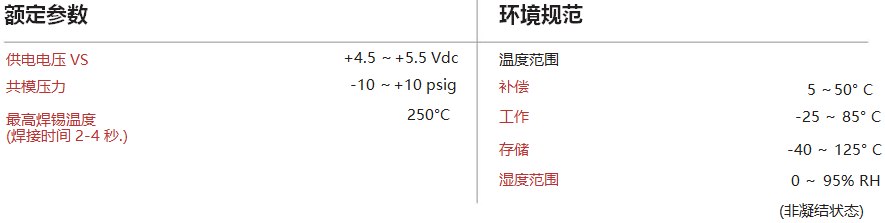

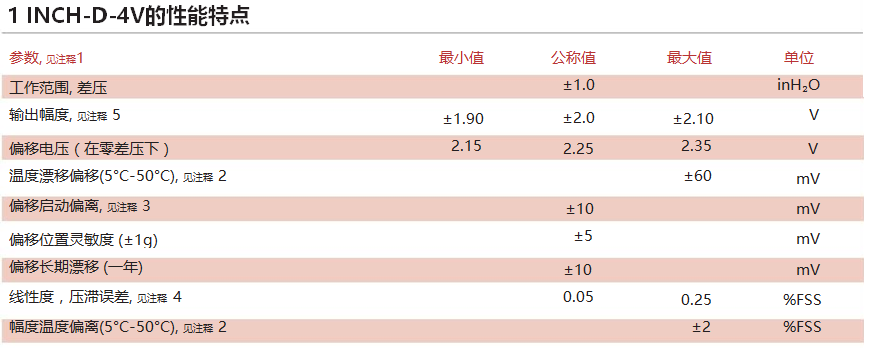

ADCA系列放大输出低压力传感器的产品参数:


压力响应:对于任何所施加压力,达到90%实际施加压力的时间低于500微妙

规格注释

注释1:所有参数都是针对公称上的满量程压力,在室温环境下以5.0伏电压激励下测量下得出,特殊情况例外。压力测量的是作用于B接口的正压。

注释2:漂移是相对于25°C.

注释3:漂移在作用于该器件的激励后一个小时内。

注释4:半个满量程额定压力的测量使用最佳直线拟合。

注释5:幅度为满量程输出电压和偏移电压之间的代数差。


ADCA系列放大输出低压力传感器封装类型(点击以下图片以参考详图):



A4AAF      A4CUSTOM
