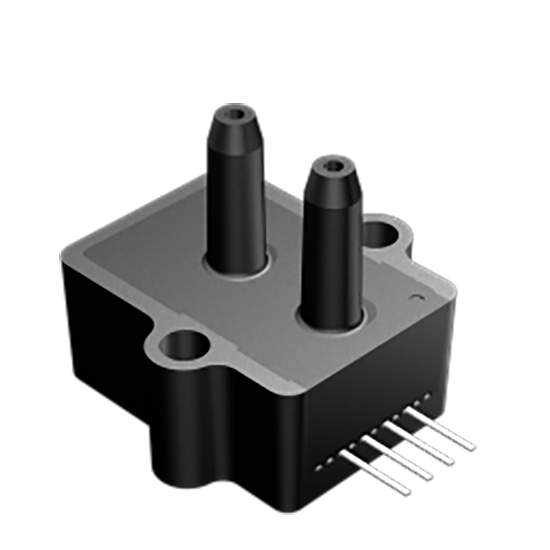

ADCA系列工业级放大输出压力传感器
编号: ADCA
技术特点: 压力范围:0 ~1 mbar 至 0~ 30 In H₂O;输出电压:4V(比例放大);温度补偿 (-25C - 85C);零位及幅度校正。
应用范围: 医疗器械;环境控制;暖通空调(HVAC)
产品详情

ADCA系列工业级放大输出压力传感器的产品介绍:

 该低压压力传感器的放大线采用先进技术,有效降低所有输出偏移或共模误差,提供经过比例放大的4V电压输出信号。

该型传感器输出经过自动校正的毫伏信号,与传统补偿方式相比,该型传感器的温度漂移、初始热稳定性、长期稳定性和位置灵敏度都明显改善。该型传感器采用硅技术、微机电技术和特殊设计的压力集中增强结构,在所测压力范围内,输出非常好的线性信号。

通过对温度系数的校正,该型传感器在一个较宽的温度范围内均能获得精确稳定的输出。该系列传感器可用于非腐蚀性,非离子型流体介质的压力测量,例如空气、干燥的气体和其他类似环境。

该传感器的输出信号与工作电压成正比,电源为不高于+ 4.5V 至+ 5V的直流电压。

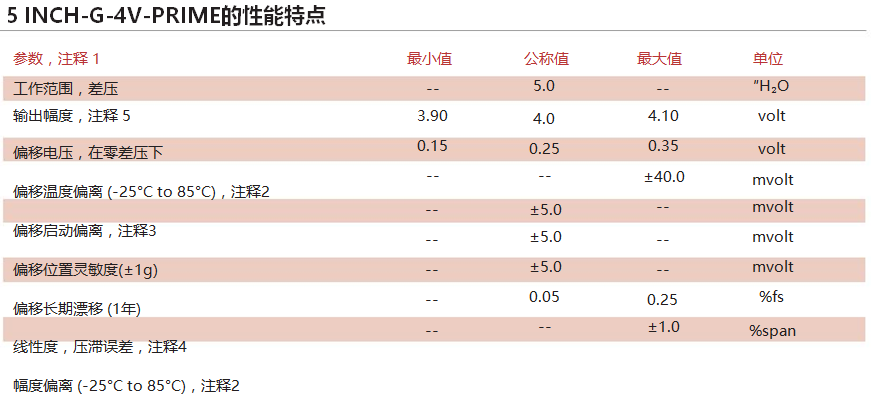

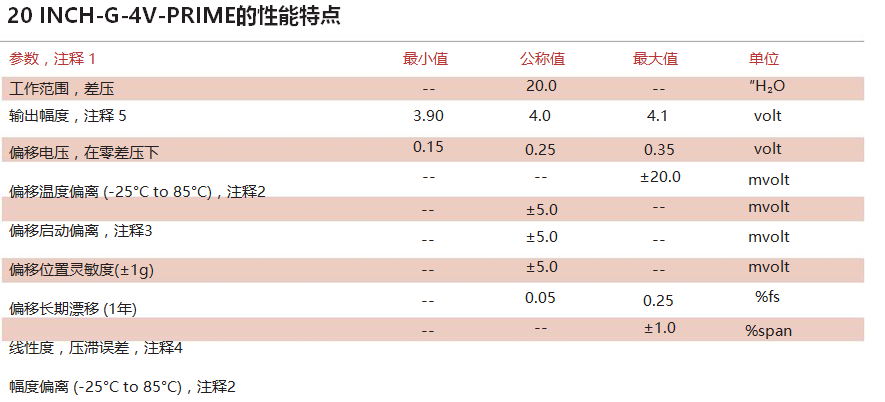

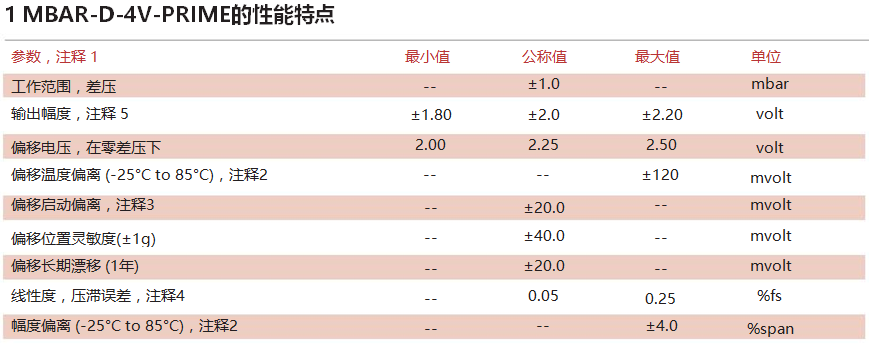

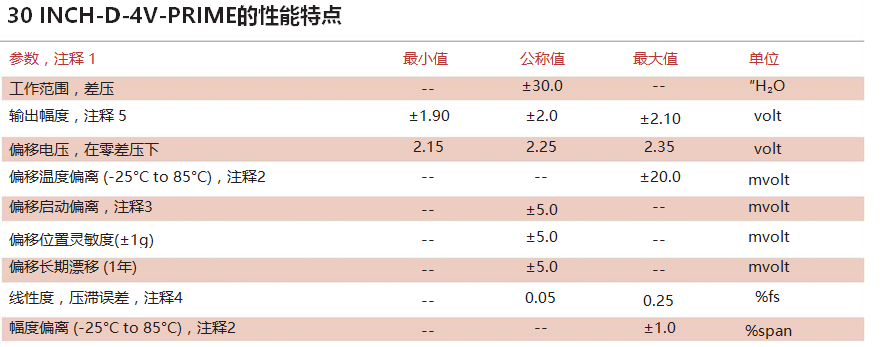

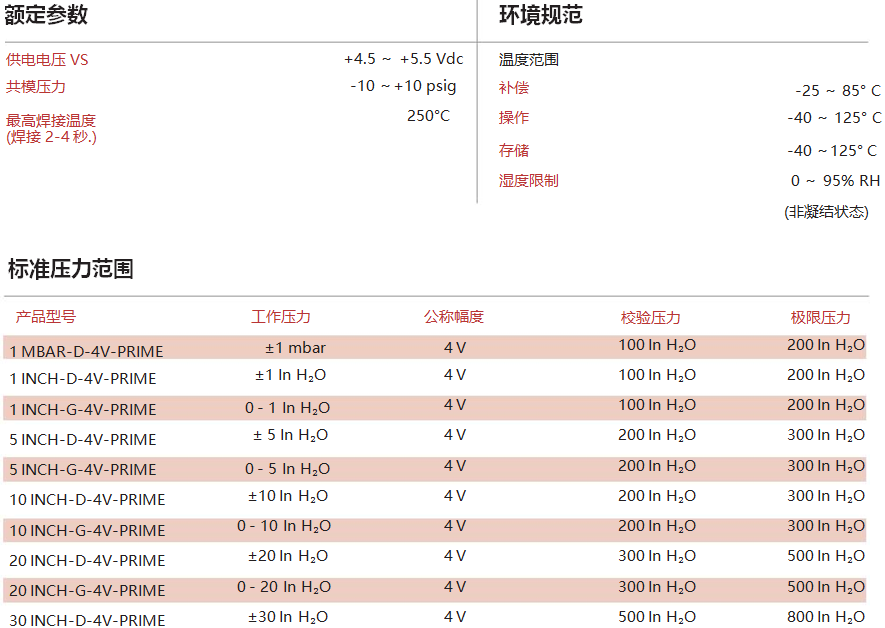

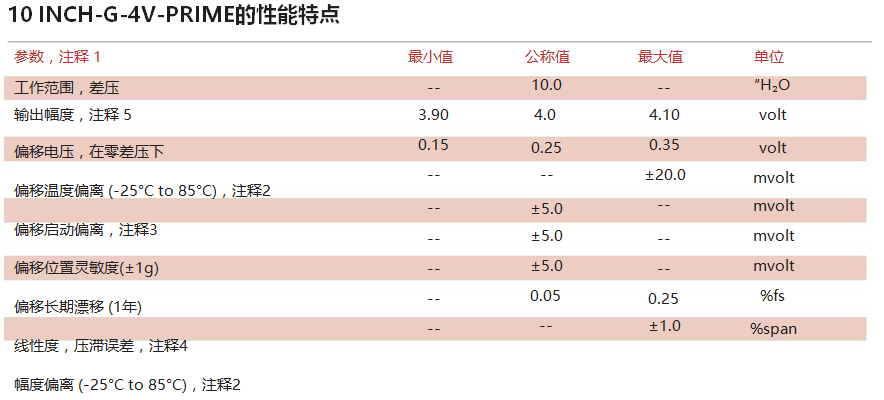

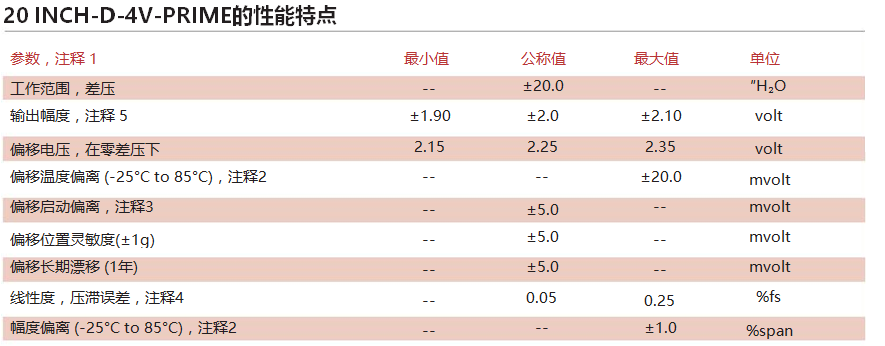

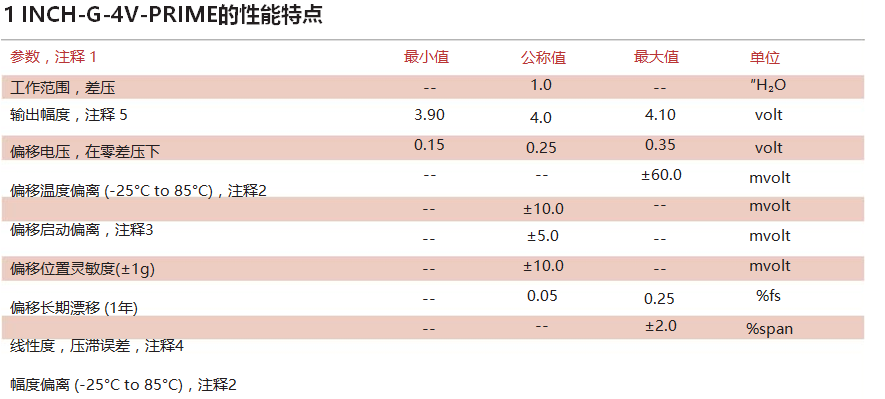

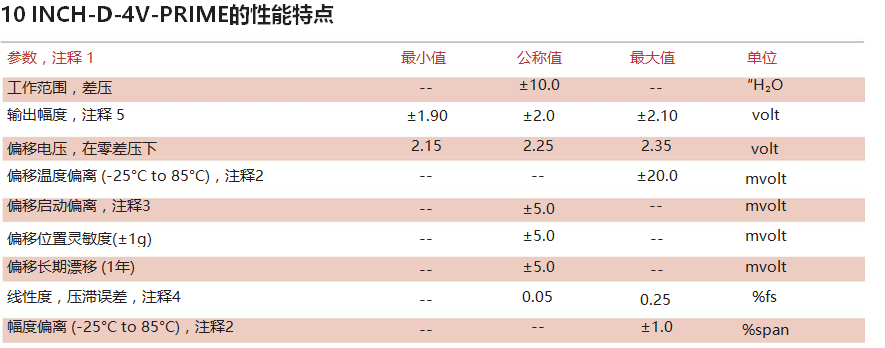

ADCA系列工业级放大输出压力传感器的产品参数:


等效电路


规格注释

注释1:所有参数都是针对公称上的满量程压力,在室温环境下以5.0伏电压激励下测量下得出,特殊情况例外。压力测量的是作用于B接口的正压。

注释2:偏离是相对于25°C.

注释3:偏离在作用于该器件的激励后一个小时内。

注释4:半个满量程额定压力的测量使用最佳直线拟合。

注释5:幅度为满量程输出电压和偏移电压之间的代数差。

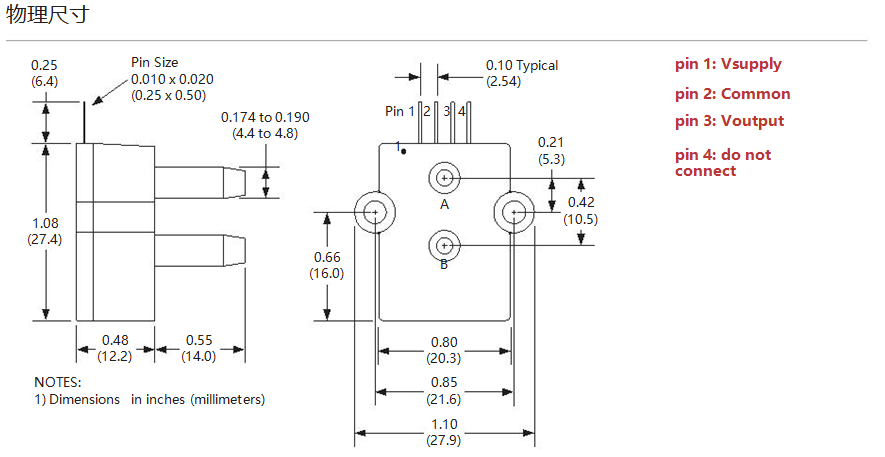

ADCA系列工业级放大输出压力传感器封装类型(点击以下图片以参考详图):



A4AAFA4CUSTOM
